一、性能特點：

1.    實時監測 4-192  串單節單體電壓，累計總電壓在 1000V  以內，單個模塊管理 最大 12 串 ，最小 4 串（由于模塊運行電源取自電池，所以單個模塊總電壓 不得小于 9V，多余沒有使用的通道必須全部并接到單個模塊最高一節電池的 正極），單個模塊輸入總電壓不得超過 75V ，單節監測電壓范圍 0--5V ，主機 總輸入電壓不得超過 60V；

2.    實時監測總電壓 、充放電電流 、功率 、溫度并統計實際充放電ah 安時，并 用圖形進展條顯示，每個模塊附帶 1 路溫度檢測，共計 16 路溫度檢測；

3.    系統具備單體過充保護、單體過放保護、過流保護、高溫保護、低溫保護、 壓差保護、 電池失效保護功能；

      4.    主機帶有各個環節運行燈指示，在不使用屏幕情況下提示系統運行狀態；

      5.    3.5 寸 IPS 彩色屏幕顯示，超寬視角，工作狀態一目了然；

6.    支持三種量程的霍爾電流傳感器， 默認標配量程最大 400A ， 具備霍爾電流 傳感器手動校準功能 ， 采集模塊具備自校準功能， 單體電壓采集總誤差在 1.2MV 總測量誤差；

7.    繼電器方案有同口與分口兩種，控制軟件不同，采購前需要確定好接口類型；

8.    采集模塊采用兩路級聯結構，每路可以接 1-8 個任意數量的采集模塊，主機 自動識別采集模塊的數量 ，兩路采集模塊支持總數量 16 個 ，采集模塊采用 兩芯 CAT5 雙絞線連接，長度達到 40 米；

9.    主機斷電模塊會轉入休眠狀態，同時釋放所有的繼電器，模塊的電力消耗只 有 4UA，不會造成電池電力的流失；

10.  模塊具備電池自動均衡功能，平衡電池的電壓落差，一直平衡到落差 0.001V 時停止，均衡放電電流為 200MA；

11.  全隔離設計，采集模塊之間與主機之間是隔離的，所有的接口都可以熱插拔， 溫度傳感器、顯示屏幕、藍牙外部設備不使用的可以不安裝；

12.  主動散熱與加熱，當溫度達到設定值， 自動啟動風扇，當溫度低于設定值自 動啟動 PTC 加熱；

13.  支持 RS232 TTL 通訊與 CAN 通訊，有安卓手機 APP ，通過藍牙使用手機監視 和控制主機的狀態與參數設置，APP 具備保護歷史記錄的查詢，可以查詢最 后一次保護記錄；

14.  同口接法充放電繼電器自動控制，分口接法中根據充放電恢復設定值自動恢  復充放電繼電器，當出現過電流保護、過溫度保護、電池串數錯誤、低溫保  護、壓差保護，關系到安全，充放繼電器同時關閉，此時必須手動開啟通道；

二、系統性能參數：

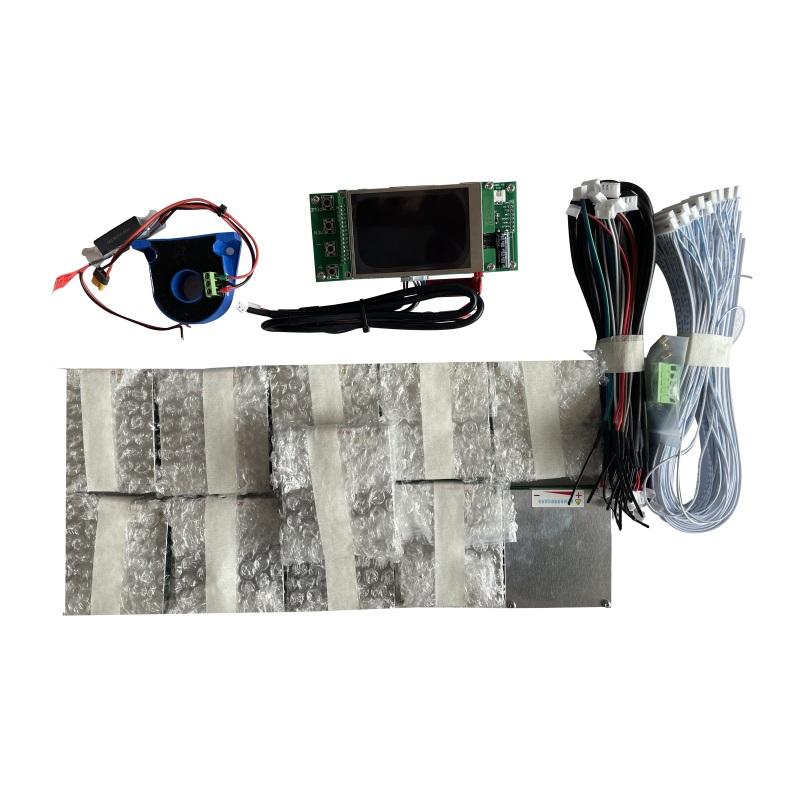

三、產品圖片：

四、注意事項：

1.     如果長時間不使用，請切斷本主機的電源；

2.     通訊線必須使用兩芯雙絞線，線有正負之分，接錯后無法通訊；

3.      電池接平衡線必須從低位依次從低位往高位接,不可接錯，先把電池與平衡  線連接好，然后用萬用表測量插頭每個兩腳之間的電壓確保在 5V 內，確認

無錯誤后，在把插頭插入模塊，嚴禁先把平衡線插頭插入模塊后在連接電池；

4.     如果啟動均衡功能必須給采集模塊貼裝散熱器；

5.     主機的供電建議使用低壓 12V ， 電流儲備在 6A  以上， 可以用 DC-DC 把電池 電壓降壓后供給主機；

6.     主機板上有多個兩位插座，注意區分顏色不要接錯，會造成板子燒掉；

7.     繼電器控制線有正負之分，接線時需要注意；

8.     繼電器方案同口接法需要大功率雙二極管模塊，共陰結構，選購時需要注意 二極管的耐壓與電流；

9.     霍爾電流傳感器的導線穿入有方向要求，頂部有方向箭頭，穿反了放電會顯 示充電， 同時不能有效的執行保護項目；

10.   PTC 加熱控制端口沒有大電流驅動能力，外接設備必須用固態繼電器擴流；

11.   安裝時注意屏幕右側兩排焊點的絕緣；

12.   主機斷電關閉后，會自動保存使用的參數，并有儲存提示音，必須等待提示 音停止儲存好使用數據后才可以再次上電；
