產品信息:
|
| 額定容量: | 215kWh | 額定電壓: | 768V |
|---|---|---|---|
| 內阻: | 工作電壓: | 600V~876V | |
| 尺寸: | W862×D1074×H2374mm | 重量: | 約1800kg |
一、產品介紹：
100kW/215kWh電池架適用于可再生能源儲存/峰谷移位/電壓與頻率調節等。

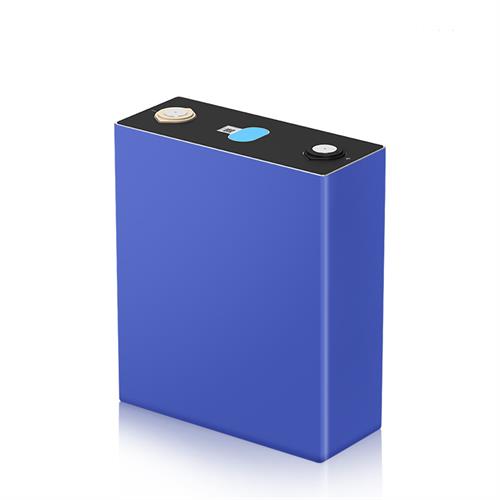

二、單體電芯：
電池系統選用通過UL1973、IEC62619和GB/T36276認證的鋁殼磷酸鐵鋰能量型電池LF280K，在充分保證安全的前提下兼顧比能量。
序號 | 項目 | 參數 | 備注 |
1 | 電芯類型 | 方形磷酸鐵鋰電池 | |
2 | 電芯型號 | LF280K | |
3 | 電芯標稱容量 | 280Ah | 0.5 C, 25℃±2℃, 2.5 V ~ 3.65 V |
4 | 額定電壓 | 3.2V | 0.5 C, 2.5 V ~ 3.65 V |
5 | 充電限制電壓（Umax） | 3.65 V | 0.5C |
6 | 放電截止電壓（Umin） | 2.5 V（T >0℃） 2.0 V（T ≤0℃） | |
7 | 標準充電電流 | 140A | 0.5 C |
8 | 標準放電電流 | 140A | 0.5 C |
10 | 交流內阻 | ≤0.25mΩ | AC, 1 kHz, 40% SOC AC, 1 kHz, 40% SOC |
11 | 單體電芯重量 | 5420 g±300 g | |
12 | 電芯尺寸（W*D*H）/mm | 72.0±1.0 mm*173.7±0.5 mm*207.2±0.5 mm（以最新版為主based on the latest version） | 高度含極柱（300±20 kgf壓縮力，出貨SOC） |
13 | 工作溫度 | 充電溫度：0~60℃ | |
放電溫度：-30~60℃ | |||
14 | 存儲溫度 | 3個月：0~35℃ | |
1個月：-20~45℃ |
三、電池插箱：

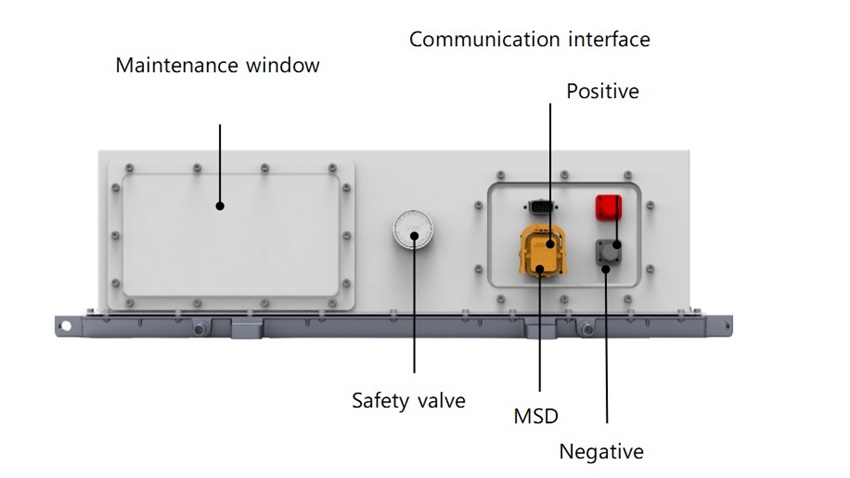

電池箱是電池系統中可拆裝的最小儲能模塊，型號為BP-48-153.6/280-L，由4個1P12S電池模組、采集線束、BMU模塊、防爆閥、熔斷器、液冷板、MSD等相關電氣件和結構件組成。箱體采用壓鑄工藝，液冷流道與箱體一體成型，工藝成熟、一致性、可靠性高，重量輕，無冷卻液泄露風險，外形示意圖如下。
序號 | 項目 | 參數 | 說明 |
1 | 電池成組方案 | 1P48S | |
2 | 標稱電量 | 43KWh | 0.5P @25±3℃ |
3 | 標稱電壓 | 153.6V | |
4 | 電壓范圍 | 134.4V~172.8V | 單體電壓2.8V~3.6V |
5 | 放電截止電流 | 180A | CP放電末 |
6 | 工作溫度范圍 | 充電：0℃～55℃ | |
放電：-20℃～55℃ | |||
7 | 尺寸 | W858×D1067×H240mm | 公差±3mm |
8 | 重量 | 300kg±8kg | 以實際為準 |

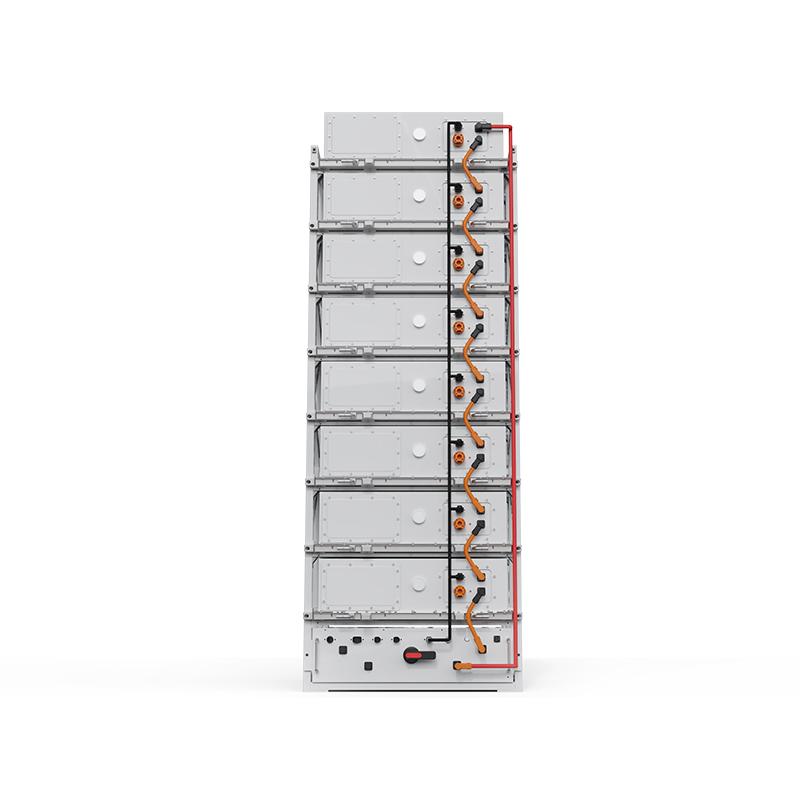

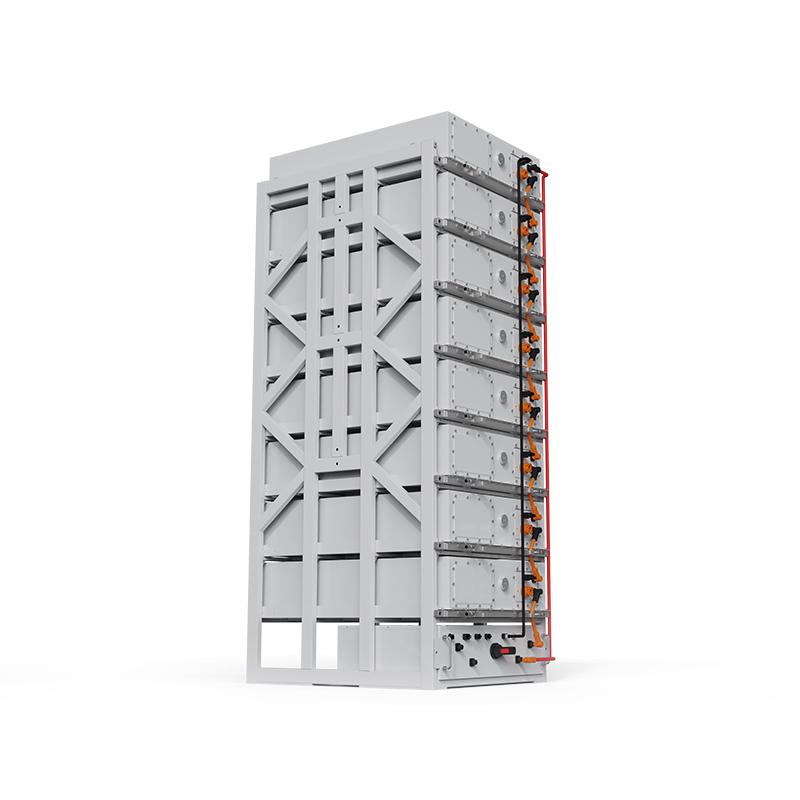

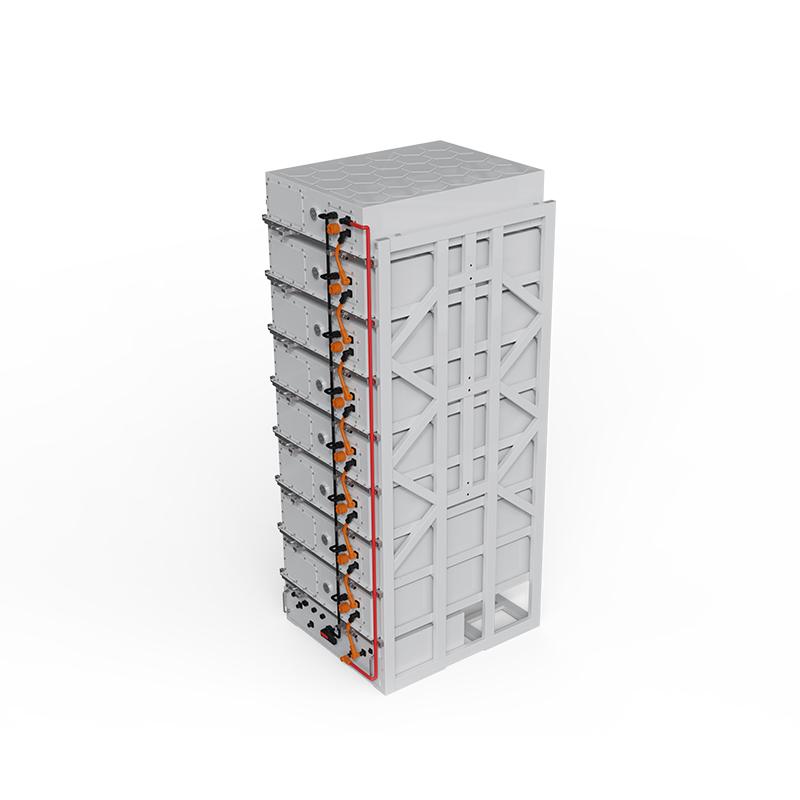

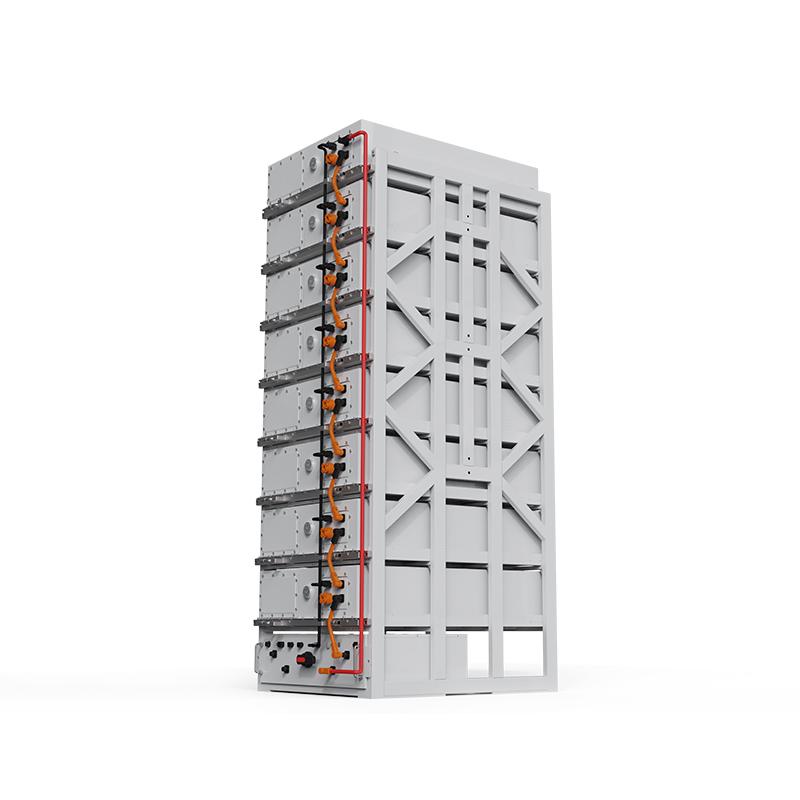

四、電池簇：
電池簇由5個電池箱和1臺高壓箱組成，電池箱串聯后接入高壓箱。電池箱和高壓箱縱向排列安裝于電池架。電池架采用1列9層結構方式，高壓箱安裝于最底層。
序號 | 項目 | 規格 | 備注 | |
1 | 成組方式 | 1P240S | 5個電池箱串聯 | |
2 | 額定電量 | 215kWh | 0.5P @25±3℃ | |
3 | 可用電量 | 206.4kWh | 25℃, 0.5C, 100%DOD | |
4 | 標稱電壓 | 768V | / | |
5 | 電壓范圍 | 600V~876V | 單體電壓2.8V~3.6V | |
6 | 標準充電功率/電流 | 100kW/140A | / | |
7 | 標準放電功率/電流 | 100kW/140A | / | |
8 | 放電截止電流 | 180A | CP放電末 | |
9 | 工作溫度 | 充電 | 0℃~55℃ | / |
10 | 放電 | -20℃~55℃ | / | |
11 | 推薦使用環境溫度范圍 | 20℃~30℃ | / | |
12 | 自放電率/月 | ≤3%/月 | 25℃, 40%SOC, 新電池生產后3個月 | |
13 | 冷卻方式 | 液冷 | ||
14 | 通信方式 | CAN2.0 | ||
15 | 輔電制式 | 220Vac, 50Hz | ||
16 | 輔電功率 | ≤80W | 不含水冷功率 | |
17 | 接線方式 | 快插 | ||
18 | 尺寸 | W862×D1074×H2374mm | 公差±5mm | |
19 | 重量 | 約1800kg | 以實際為準 | |
20 | IP等級 | IP54 | ||
21 | 存儲溫度 | 6個月 | 0℃-35℃ | |
22 | 1個月 | -20℃-45℃ | ||
23 | 儲存濕度 | ＜75% RH，無冷凝水 | ||
24 | 保修 | 2 年 | ||
25 | 推薦使用濕度 | 10%~70%RH，無冷凝水 | ||
26 | 海拔高度 | ≤4000m（污染等級II） | 2000m以上降額使用 | |
